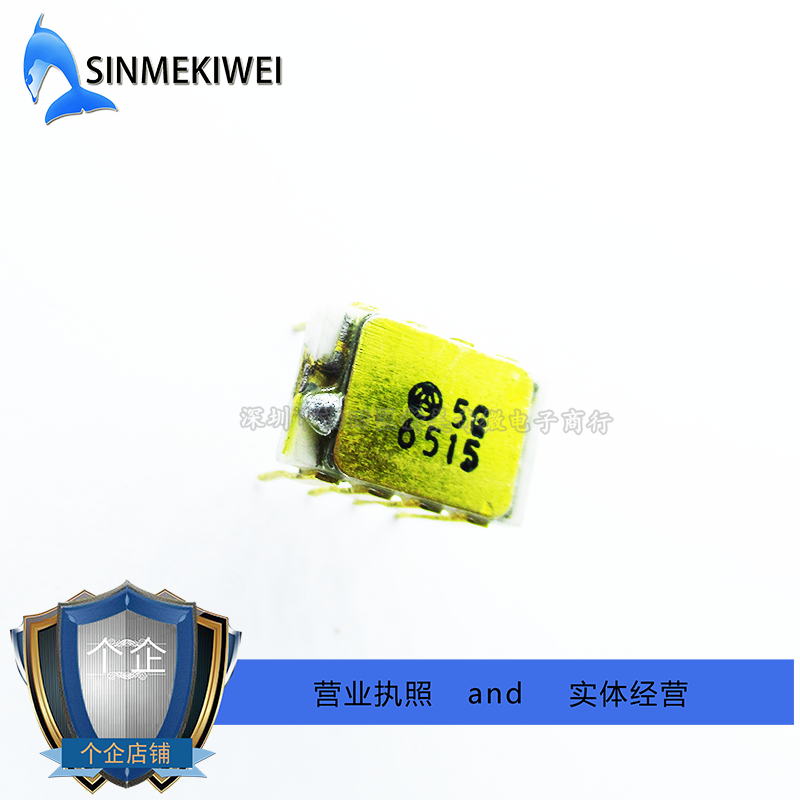

5G6515,镀金陶瓷

开关电容滤波器

5G6515由双二次型二阶开关电容带通滤波器和中心频率输入的检 波器二大 部 分 构 成。由于5G 6515对基准时钟频牢的要求较高，故需要外部基准时钟信号。时钟频率( fcK) 与通 带的中心频率(£。)的比率为: f cK/ f 。= 32 . 0。由于5G 6515具有较高的Q 伯， 故其通 带 宽 度 较窄，可以用在对信号的洽入频率要求较高的选频网络中 .

5G6515中的中心频率输入检波器 ( D et ec to r ) 是通过一个比较器， 将通带 内的信号输入到减法计数器选频部分进行选频。它主要是用来检测输入信号的频率或加窄通带的宽度。当输入信号的频率在带通输出特性的中心频率附近时， 检波器输出端为 “ 1 ‘,，，，   表示输入信号被选中，反之则为 “0” 。 加窄带宽是通过调节比较器的参考电 平V过 来实现。
