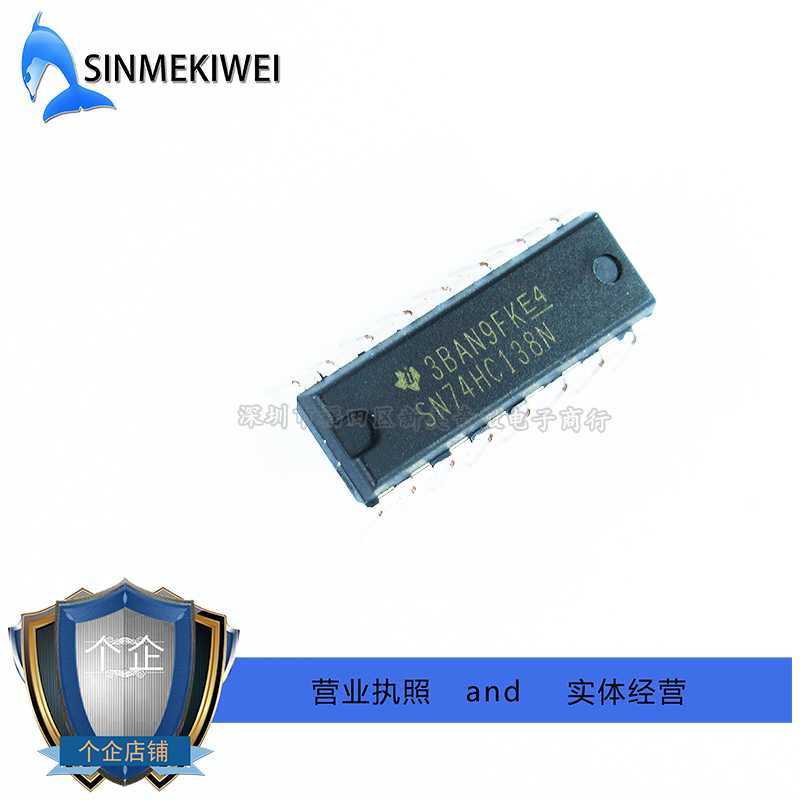

SN74HC138N，3线至8线解码器/解复用器

器件设计用于高性能存储器解码或数据，要求非常短的路由应用

需要很短的路由应用

传播延迟时间。在高性能

存储器系统中，这些解码器可以用于

最小化系统解码的效果。当

与高速存储器利用受雇

快速启动电路，其中所述延迟时间

解码器和存储器的使能时间是

通常比的典型的存取时间少

内存。这意味着，系统的有效

延迟由解码器引入的可忽略不计。

专门针对高速存储器解码器和数据传输系统

2 V至6 V的宽工作电压范围

输出可以驱动多达10个LSTTL负载

低功耗，最大80-μA Max ICC

典型tpd = 15 ns

5 V时的±4-mA输出驱动

最大1 μA的低输入电流

集成三个使能输入，以简化级联和/或数据接收

SN74HC138N使能输入的二进制选择输入的条件选择八个输出线之一。两个低电平有效和一个高电平有效使能输入减少了扩展时对外部门或反相器的需求。24线解码器可以在没有外部反相器的情况下实现，而32线解码器只需要一个反相器。使能输入可用作多路分解应用的数据输入。

SN74HC138N是一种三线-八路编码器解码器芯片。它可以用于在三个数字信号（通常称为地址线）的基础上，选择八路数字输出信号中的一个。这种芯片可以用于很多电子产品中，如：

1 数码管显示屏

2 按键扫描

3 多路开关选择

4 串行/并行转换

5 主板/从板选择

另外它也常用在这种IC的功能和其它IC组合使用，在很多计算机硬件或控制系统上有广泛应用。
