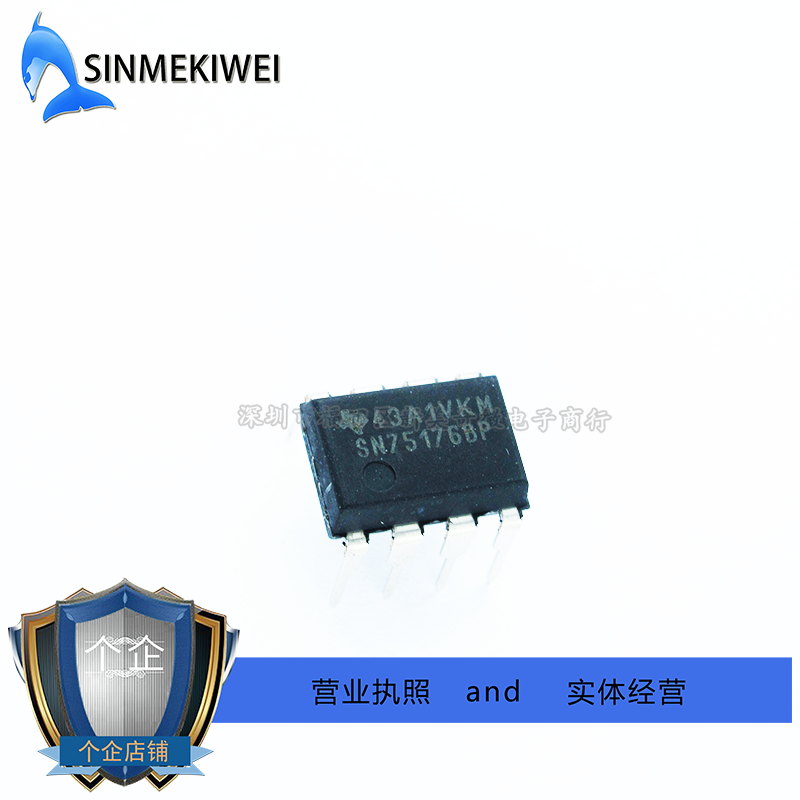

SN75176BP，差分总线收发器

SN75176BP差分总线收发器是针对多点总线传输线路上的双向数据通信而设计的集成电路。它们针对平衡传输线路而设计，符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.11和X.27。

SN75176BP集成了一个三态差分线路驱动器和一个差分输入线路接收器，均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能，可以从外部连接在一起，用作方向控制。

驱动器差分输出和接收器差分输入内部相连，形成差分输入/输出(I/O)总线端口，用于在驱动器禁用或VCC = 0时为总线提供最小负载。这些端口具有宽正负共模电压范围，使该器件适合党线应用。 该驱动器设计用于最高60 mA的吸电流或源电流。该驱动器具有正负限流和热关断功能，可防止线路故障。热关断设计在结温约为150℃时发生。该接收器的最小输入阻抗为12 kΩ，输入灵敏度为±200 mV,典型输入迟滞为50 mV。

      专为嘈杂环境中的长总线线路上的多点传输而设计

      三态驱动器和接收器输出

      独立的驱动器和接收器使能

      宽正负输入/输出总线电压范围

      驱动器输出能力。最大±60 mA

      热关断保护

      驱动器正负限流

      接收器输入阻抗。。。最小12 kΩ

      接收器输入灵敏度。。。±200毫伏

      接收器输入迟滞。。。典型值50 mV Typ

      采用5-V单电源供电

SN75176BP 是一种常用的 RS-485 收发器，主要用于工业控制、自动化、计算机网络等领域中的串行数据传输。具体用途如下:

1工业控制: 工业自动化系统中使用RS-485协议传输数据,在控制系统中作为通信收发器

2计算机网络: 在局域网和广域网中传输数据。

3安防监控系统: 在闭路电视监控系统中传输视频数据。

4仪器测试设备: 在仪器和测量设备中用来传输信号。

5其他领域: 智能交通系统,智能能源管理系统，工业4.0等领域。

它可以用来将数字信号以高速、远距离传输，并且是通用标准
